400-6171-355400-6171-355小臺式測寬儀是為一些窄型帶鋼、膠帶、膠條、木板、塑料板、扁線、絲帶、打包帶等產品研制的在線寬度測量儀。通?？捎糜?00mm范圍內的寬度檢測，更大范圍可采用其他測寬儀系列產品。

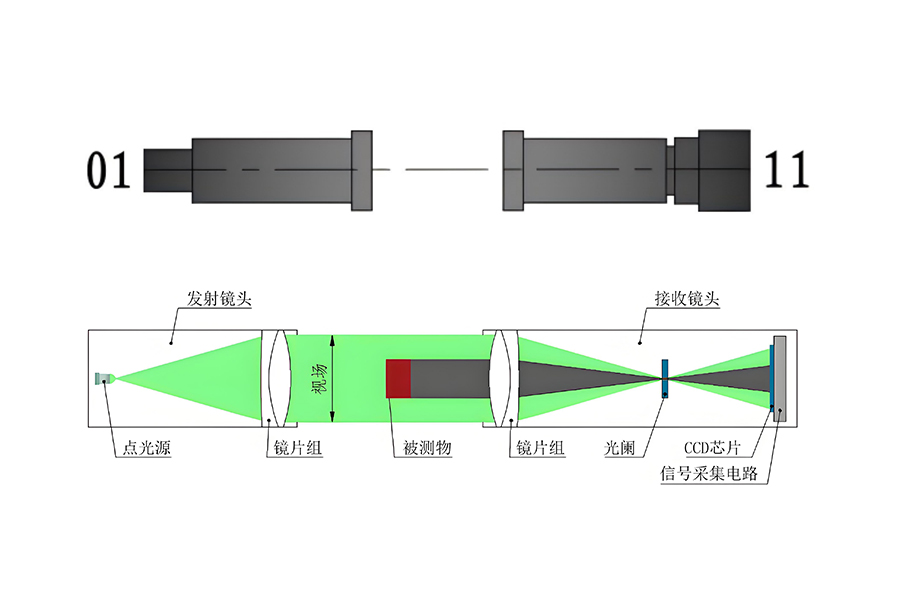

1、測量原理
測頭部件由發射鏡頭和接收精度組成。通過平行光照射產品形成的陰影得到寬度尺寸。

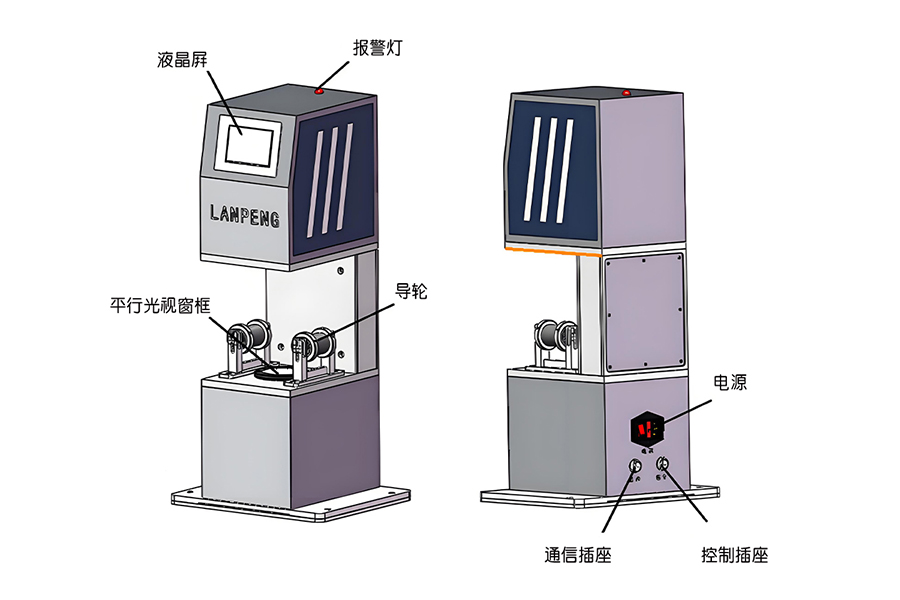

2、機械結構
全封閉外殼，設計，防灰塵進入，防飛濺水，防止電磁干擾，適應惡劣使用環境。

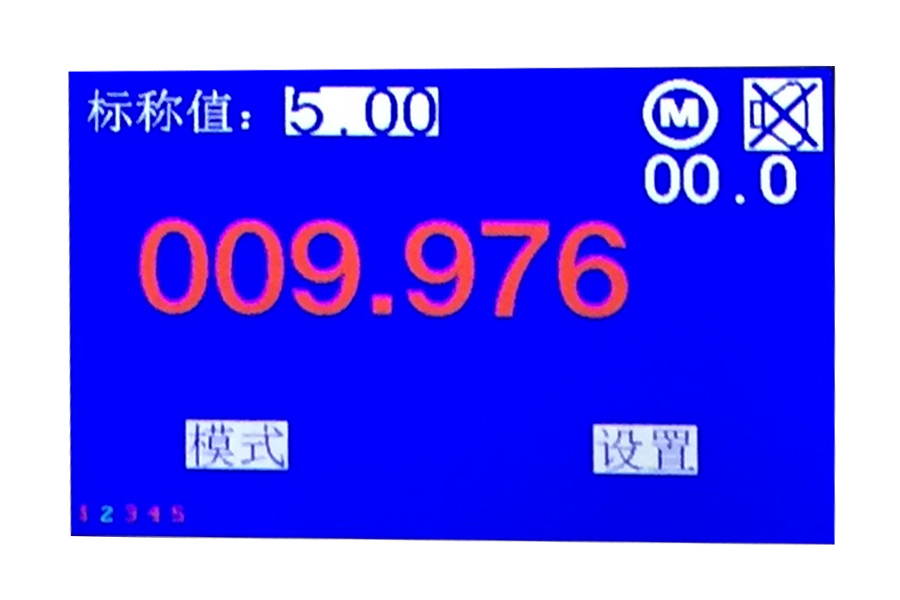

2.1、液晶屏
測量儀自帶嵌入式小型觸摸屏，界面簡潔，操作方便，實時顯示測量數據。主界面中包含標稱值（型號）、工作模式、報警指示、測量值、調節電壓、工作模式切換鍵和設置鍵。
“型號”：當前要測量的工件的標稱尺寸；
“工作模式”：指示設備對電機轉速的控制方式；
“報警指示”：用來指示報警的開關狀態；
“調節電壓”：用來指示本設備的調節電壓；
“測量值”：是設備測量被測工件并經過計算后得到的值；
“模式”按鍵：切換自動手動按鍵；
“設置”按鍵：進行設備系統參數的編輯和修改。
校正
該參數用于確定正常測量狀態下，顯示數據（實測外徑）的修正量。
該參數主要用于修正由于某種原因引起的測量值偏差（如線纜帶水、冷卻收縮、受熱膨脹等）。
對測量結果加或減一個常數，因此該修正不具有普遍適用性，必須對不同的規格單獨進行。

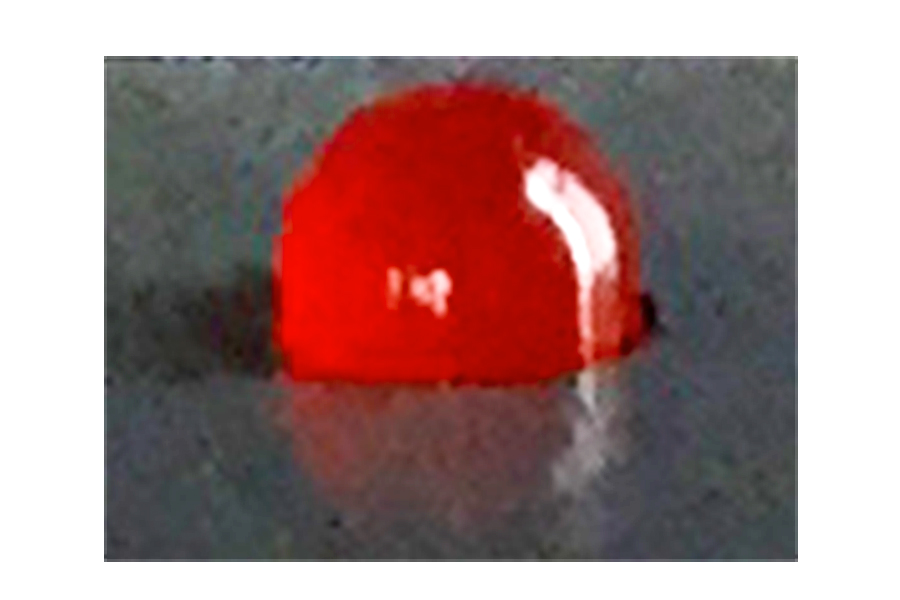

2.2、報警燈
在單軸測寬儀的頂部安裝有一個小型紅色的報警燈，當數據超差時，蜂鳴器響，報警燈閃爍。

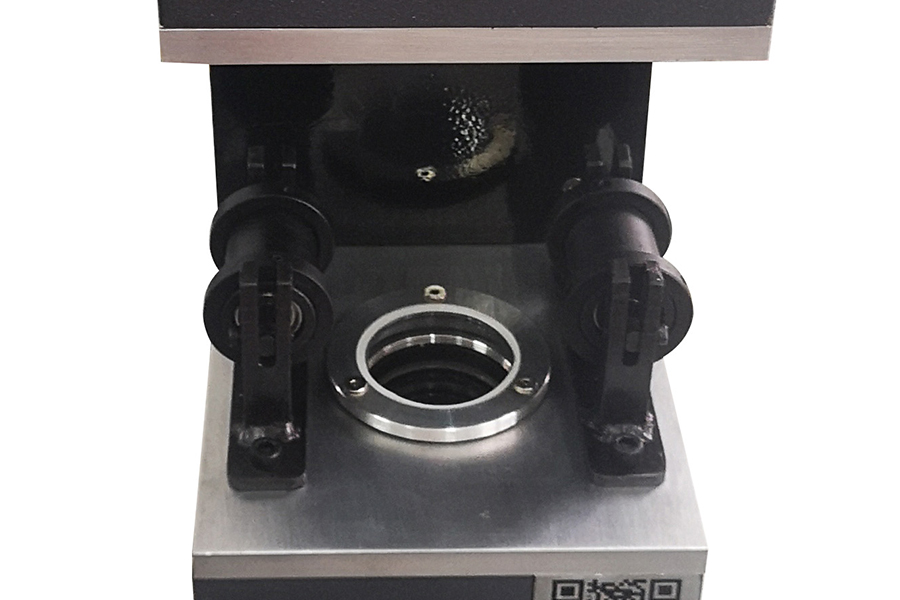

2.3、平行光視窗
形成測寬儀的測量區域，讓被測物通過平行光束中心區域附近。需保持視窗的潔凈度，不要?jiǎng)潅粘＞S護就是擦拭鏡頭。

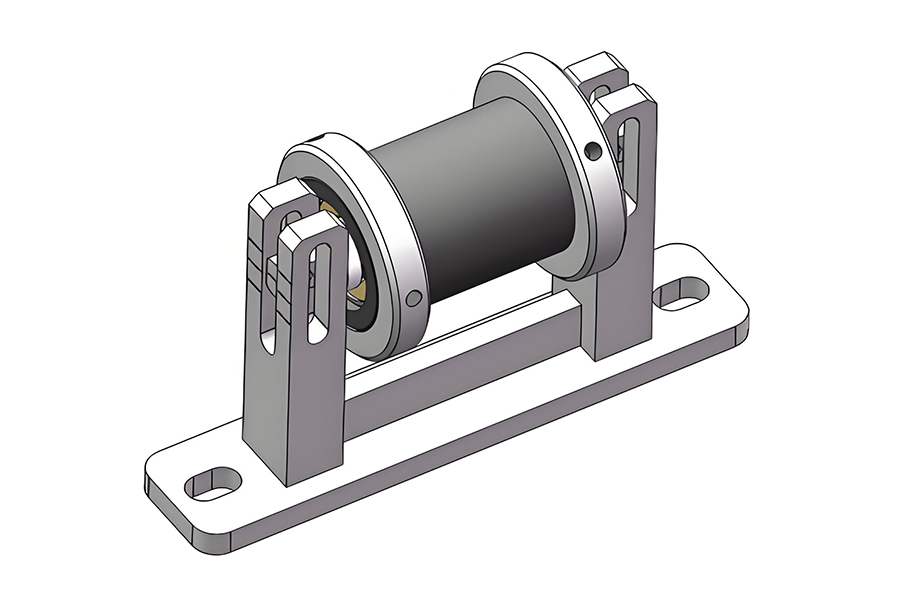

2.4、導輪
測寬儀可配置拖輪輔助定位，可調節高度，保證帶材可以穩定通過測寬儀。

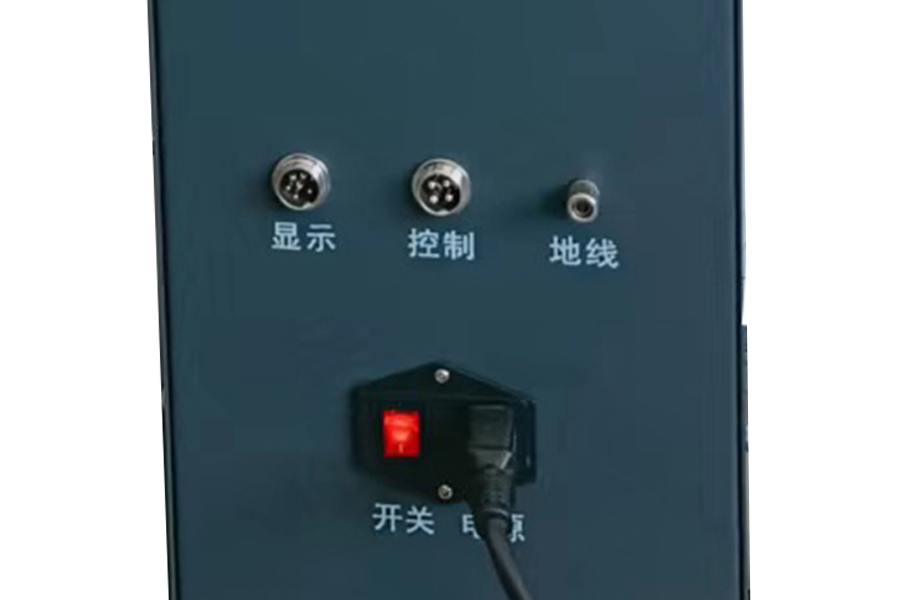

2.5、電源
電源線連接插口。
2.6、通信插座
通信接口。
2.7、控制插座
控制接口。

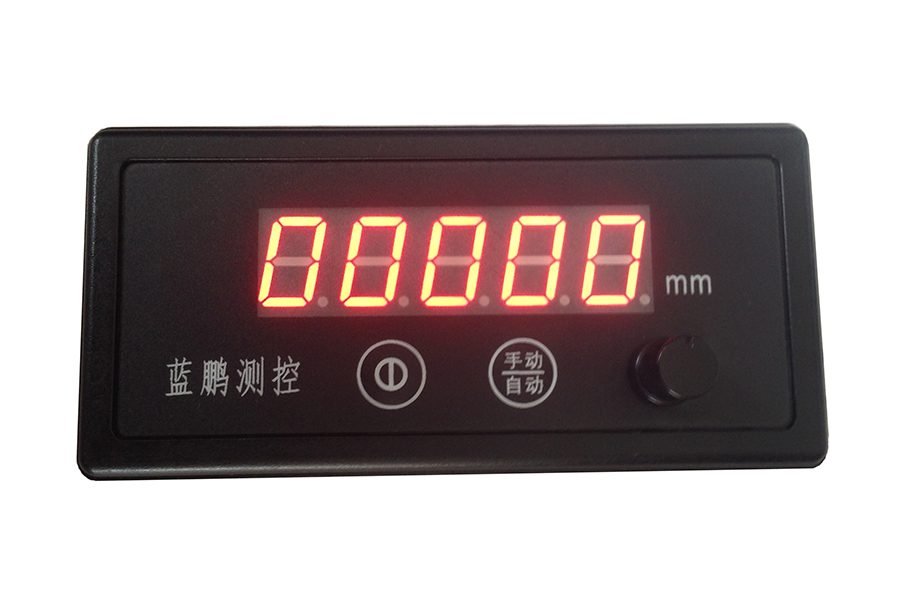

2.8、外接顯示屏
可遠程顯示測量數據。

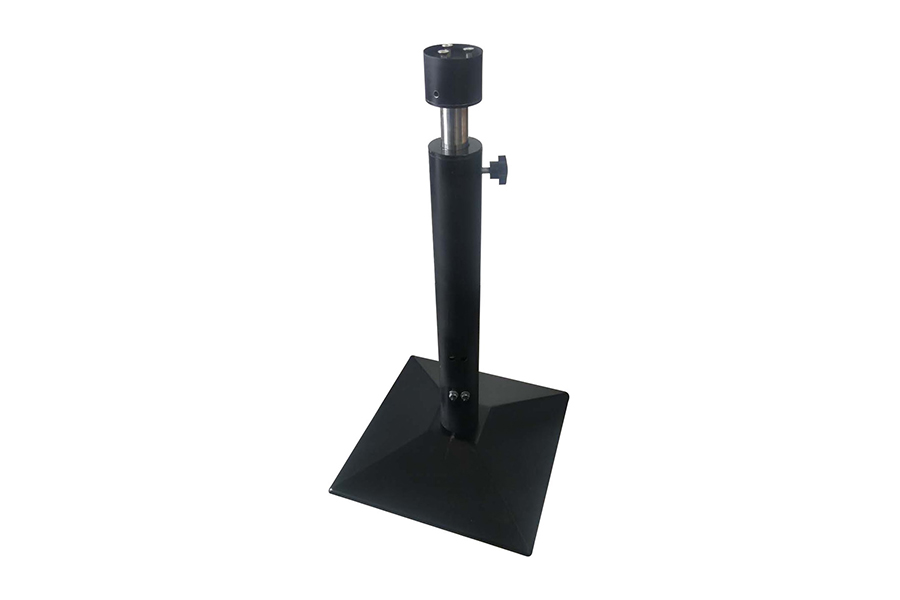

2.9、支座
根據現場安裝情況適配底座，底座配備高度調節功能，方便現場落位。

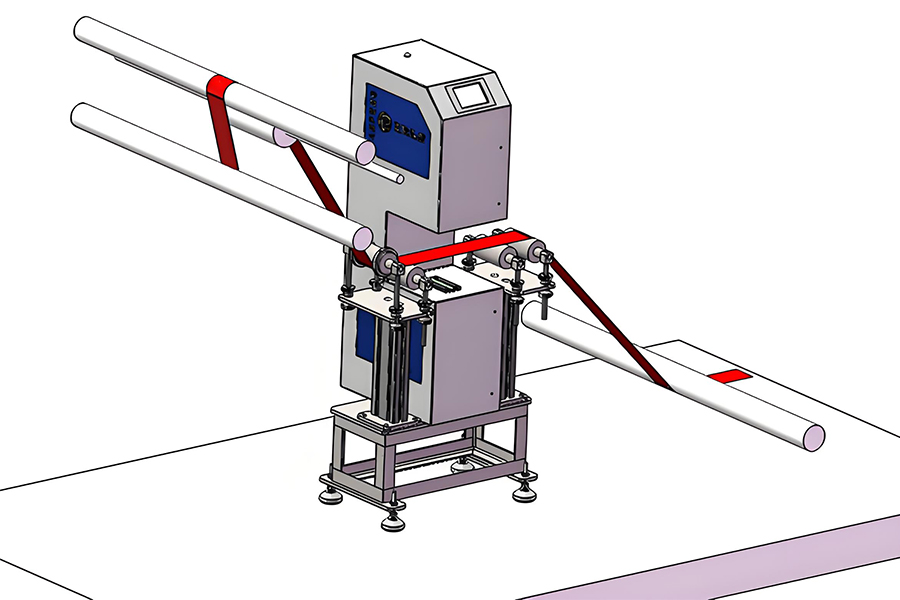

3、整套設備示意圖

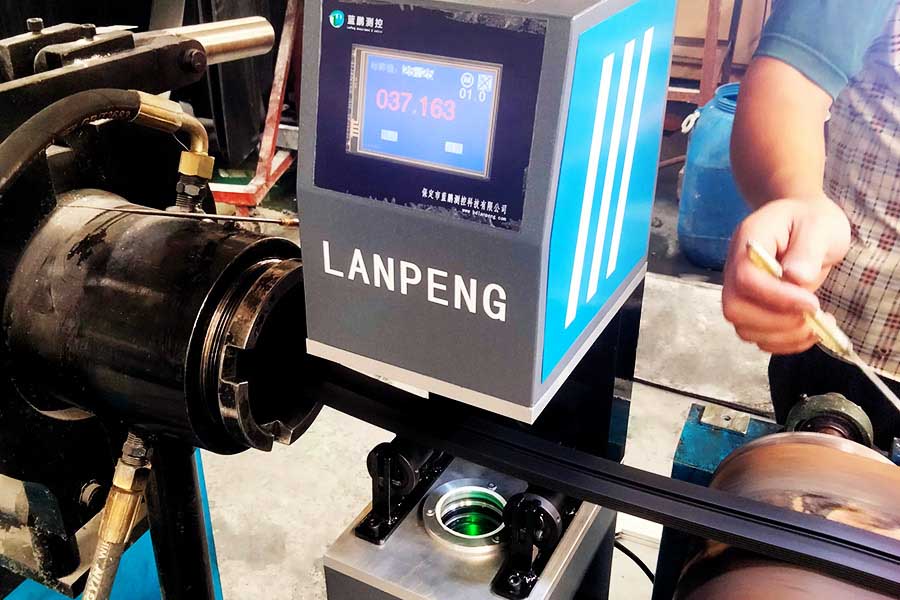

將小臺式測寬儀安裝在生產線上，進行在線寬度尺寸檢測，每秒可測量2000個數據，精度根據測量范圍不同，大概在±0.01-±0.03之間。
結語
在線測寬儀種類繁多，原理多樣，按需搭配配件，還可根據需要定制符合產線的寬度測量設備。
