400-6171-355400-6171-355在線動態直線度測量儀采用通過式設計，鋼管從設備中間通過時進行自動測量。沿著鋼管周向及行進方向分布的六組光電測頭進行連續的鋼管檢測，并擯除鋼管跳動、偏移、旋轉等對鋼管平直度檢測的影響。
直線度測量儀由3臺測量儀組成，分前中后三組采集模塊，每臺儀器由垂直分布的兩組光電測頭組成，系統對兩個方向的計算結果，進行綜合運算，從而計算得出鋼管整個長度方向上的固定間距的真實平直度結果。
型號：ZG06-SY400；
測量范圍：40-400mm；
被測物直徑：60-380mm；
直徑測量精度：≤±0.05mm；
直線度測量精度：≤±0.3mm/m；
測量頻率：2000Hz；
外形參考尺寸（L×W×H）：1950×1300×1750mm；
重量參考：2200KG；
功能簡述
1、測量項目
實時直徑測量值，橢圓度數值；
實時米直線度誤差值，整根直線度數據；
兩端及中間直線度數據；
超差值及超差位置；
2、軟件功能
產品參數設置：可設置產品規格、棒材標稱直徑、直線度公差等參數；
系統參數設置：可設置故障通道、通信端口、系統的校零等；
測量結果的聲光報警：可設置報警的閾值，測量值超差時聲光報警；管材兩端500mm內直線度設置報警，整根鋼管直線度設置超差報警；
修正功能：誤差過大時，放入標準直棒后校準可恢復精度；
存儲功能：每根鋼材保留一個完整的測量記錄，數據存儲時間大于1年；
機器狀態監測：實時監測設備狀態，異常狀態自動報警；
可遠程進行軟件升級；
設備組成：

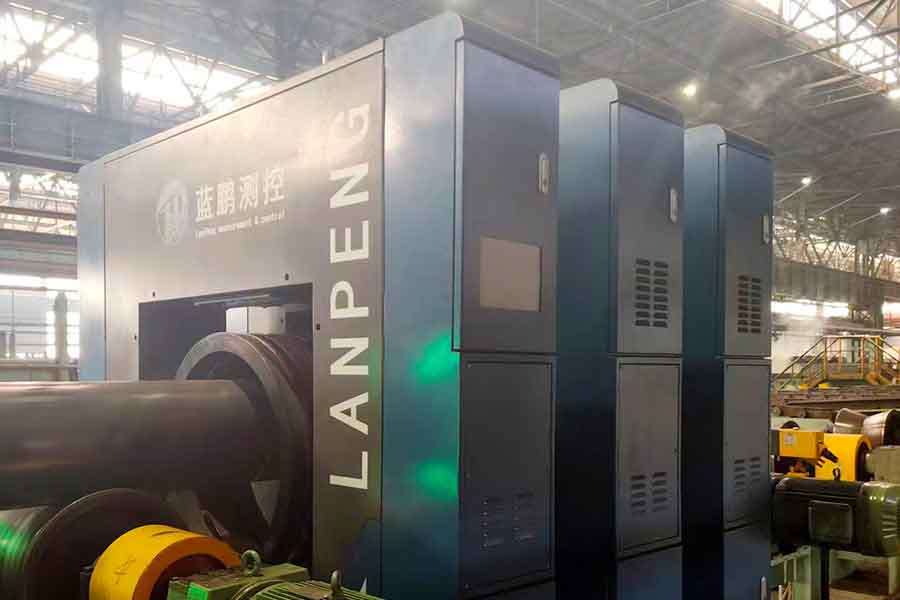

直線度測量儀：橫跨于輥道之上，鋼管通過式檢測；
現場電氣柜：安裝在設備10m范圍內；
高壓風機：與設備相連，負責冷卻防塵功能；
主控機柜：安裝在附近操作室或者現場無塵的地方，設置測量參數，分析測量信息，存儲測量數據查看歷史數據等。
直線度測量儀可自動檢測、超差提示、數據分析、數據存儲，幫助工廠實時獲知廢品信息，方便尋找周期性缺陷優化產線，為工廠帶來巨大便利。
